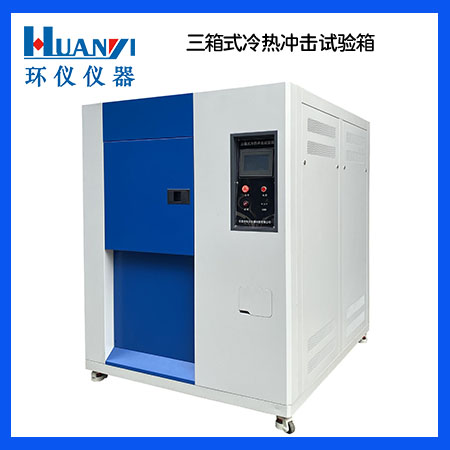

冷熱沖擊體制冷系統及壓縮機：為保證試驗箱冷卻速度及低溫要求，采用二元復疊式水冷制冷系統，采用半封閉壓縮機組成。

復合型制冷系統包括高溫制冷循環和低溫制冷循環，其連接容器為蒸發式冷凝器，該冷凝器還具有能量轉換功能，通過二級冷卻系統將熱能輸送出去，以達到隆溫的目的。在制冷系統的設計中，利用能量調節技能，不僅僅可以保證機組的正常運行，還可以有效調節制冷系統的能耗和制冷量，從而降低制冷系統的運行成本和故障率，達到比較經濟的效果。

冷卻原理：高低制冷循環均采用逆時卡若重復，此重復包括兩個恒溫和絕熱過程。其方法是：制冷劑經壓縮機絕熱壓縮到很高的壓力，消耗功能會使排氣溫度上升，再通過冷凝器等溫控場所與周圍介質進行熱交換，將熱量傳遞給周圍介質。后冷劑經閥絕熱膨脹作功，此時制冷劑溫度降低。退熱劑從高溫物體通過蒸發器等溫區吸收熱量，使被冷卻物體的溫度降低。這個循環循環開始，以達到冷卻的目的。

冷熱沖擊試驗箱用制冷劑：R502型(高溫循環),R23型(低溫循環)；輔助元件：膨脹閥、電磁閥、過濾器、壓力控制器、油分離器等冷卻配件。該試驗箱空氣調節系統的方法：強制通風中的均衡溫度調節。該方法是指制冷系統在連續運行時，控制系統根據設定的溫度點通過PID操作自動輸出，通過PID控制加熱器的輸出，終實現動態平衡。

冷熱沖擊試驗箱的風循環裝置：箱內的空調間、循環排風道、長軸的離心風機，利用制冷系統和能量調節系統，通過與風機進行有效交換，實現溫度的變化。改造后空氣流速增大，空氣流量增大，與加熱器、表冷器的換熱能力增大，箱內溫度均勻性也大大提高。加熱型：鎳鉻金絲電加熱器；空冷方式：多級隔膜式空氣換熱器。
