在實現產品研發的同時，確保其在貯存、運輸和使用過程中的性能、可靠性與安全性是非常必要的。在低氣壓模擬試驗中，需要通過系統化的環境試驗來模擬產品貯存、運輸和使用過程中的實際環境，利用檢測結果判斷其性能優劣，從而提高產品質量。因此，模擬高原低氣壓仿真測試艙的系統結構尤為重要，下面我們分析一下模擬高原低氣壓仿真測試艙的系統構成。

模擬高原低壓仿真測試艙的系統結構設計：

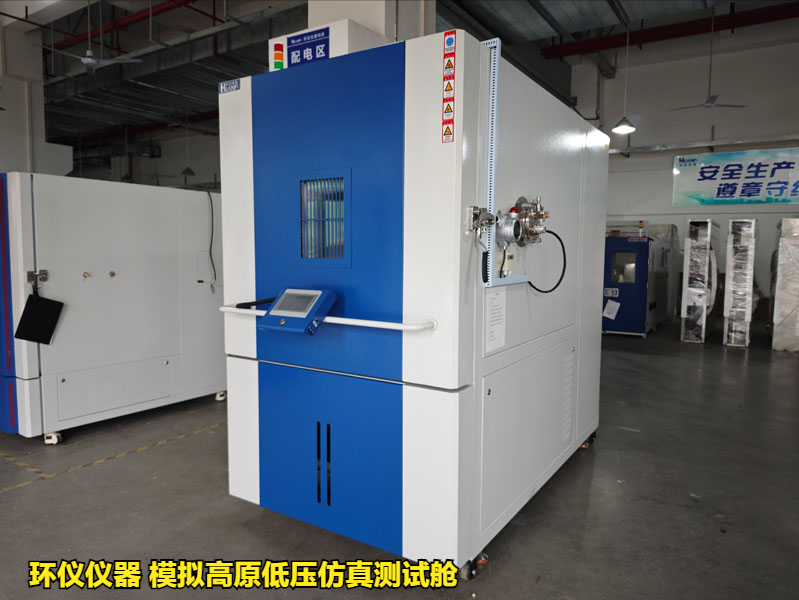

設備名稱：環儀儀器 模擬高原低壓仿真測試艙

整體結構：包括箱體、加熱系統、制冷系統、真空系統等。

試驗箱：

試驗箱采用溫濕度低氣壓試驗箱，實現溫濕度環境有控條件下的溫度低氣壓、低氣壓、溫濕度低氣壓的試驗要求，其包括試驗箱體、加熱制冷系統、空氣調節系統、加濕系統、除濕系統、真空系統、增壓系統。

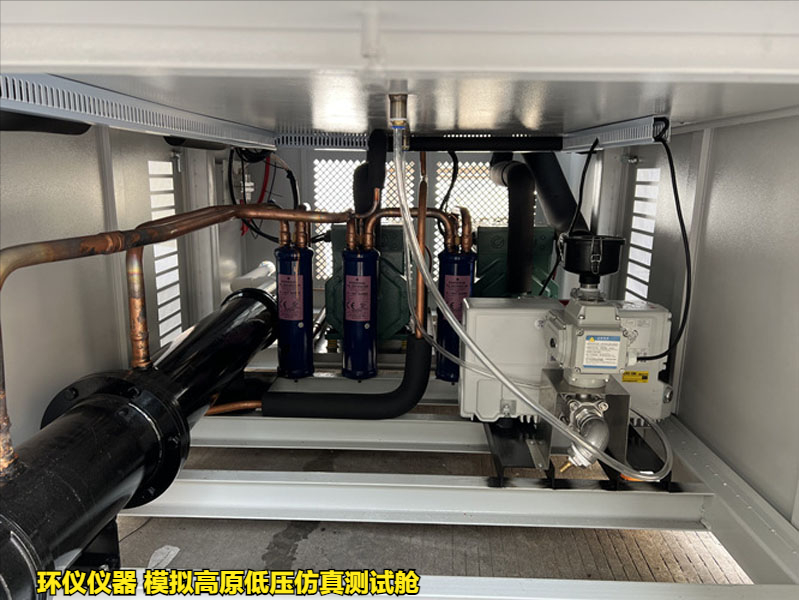

加熱制冷系統：

在試驗箱體的內壁布設鎳鉻合金電加熱管路及水冷管路，鎳鉻合金電加熱管路的出口采用加熱用管路連接設在試驗箱體外的進水源，加熱用管路上設有加熱系統閥門；水冷管路的進出口分別連接位于試驗箱體外，制冷壓縮機的制冷機組的出口進口形成水循環；水冷管路上設有制冷系統閥門。

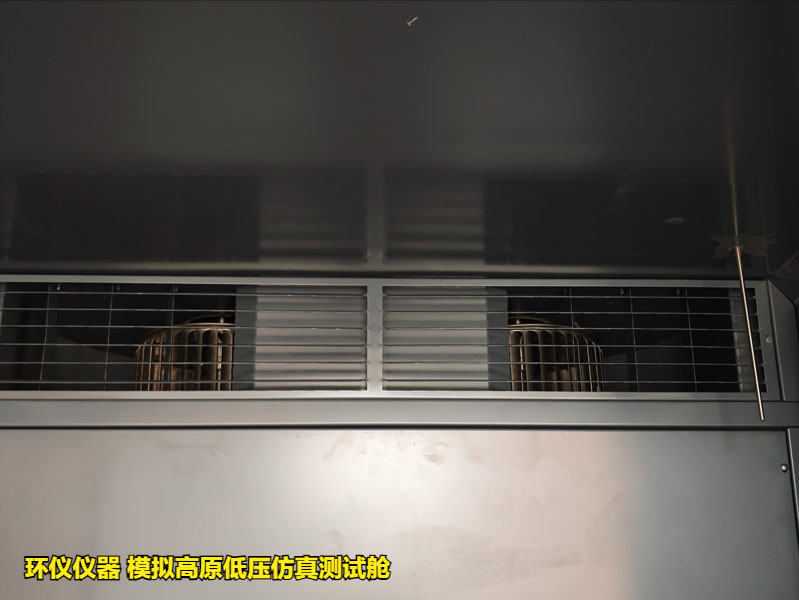

空氣調節系統：

在試驗箱體內設風扇進行強制氣體循環，當試驗箱體內氣壓≥20KPa時，對試驗箱體內的空氣進行強制循環，輔助加熱制冷系統工作。

除濕系統：

在試驗箱體上采用管路連接設于試驗箱體外的無熱再生干燥器，管路上設有除濕電磁閥，保證試驗箱體內的試驗品在升溫過程中表面不結霜、無凝露。

真空系統：

在試驗箱體外設真空泵，真空泵采用設有真空系統電磁閥的抽真空管連接試驗箱體的箱壁。

增壓系統：

在試驗箱體外設空氣增壓機，空氣增壓機采用裝配有控制電磁閥的管道連接試驗箱體的箱壁。

以上就是模擬高原低壓仿真測試艙的主要系統結構，如有選型疑問，可以咨詢環儀儀器相關技術人員。
